W dzisiejszym artykule zaprezentujemy sposób podłączenia zadajnika ZAD-ECO-V2 do falownika Yaskawa serii GA500. Szczegółowe informacje na temat serii przemienników częstotliwości serii GA500 dostępne są na naszym portalu w artykule pt.: "Yaskawa GA500 - Falowniki AC Do Zastosowań Przemysłowych".

Jeżeli zaś chodzi o zadajnik ZAD-ECO-V2 to więcej informacji na jego temat znajdziemy pod linkiem: Zadajnik ZAD-ECO-V2 na SklepFalowniki.pl.

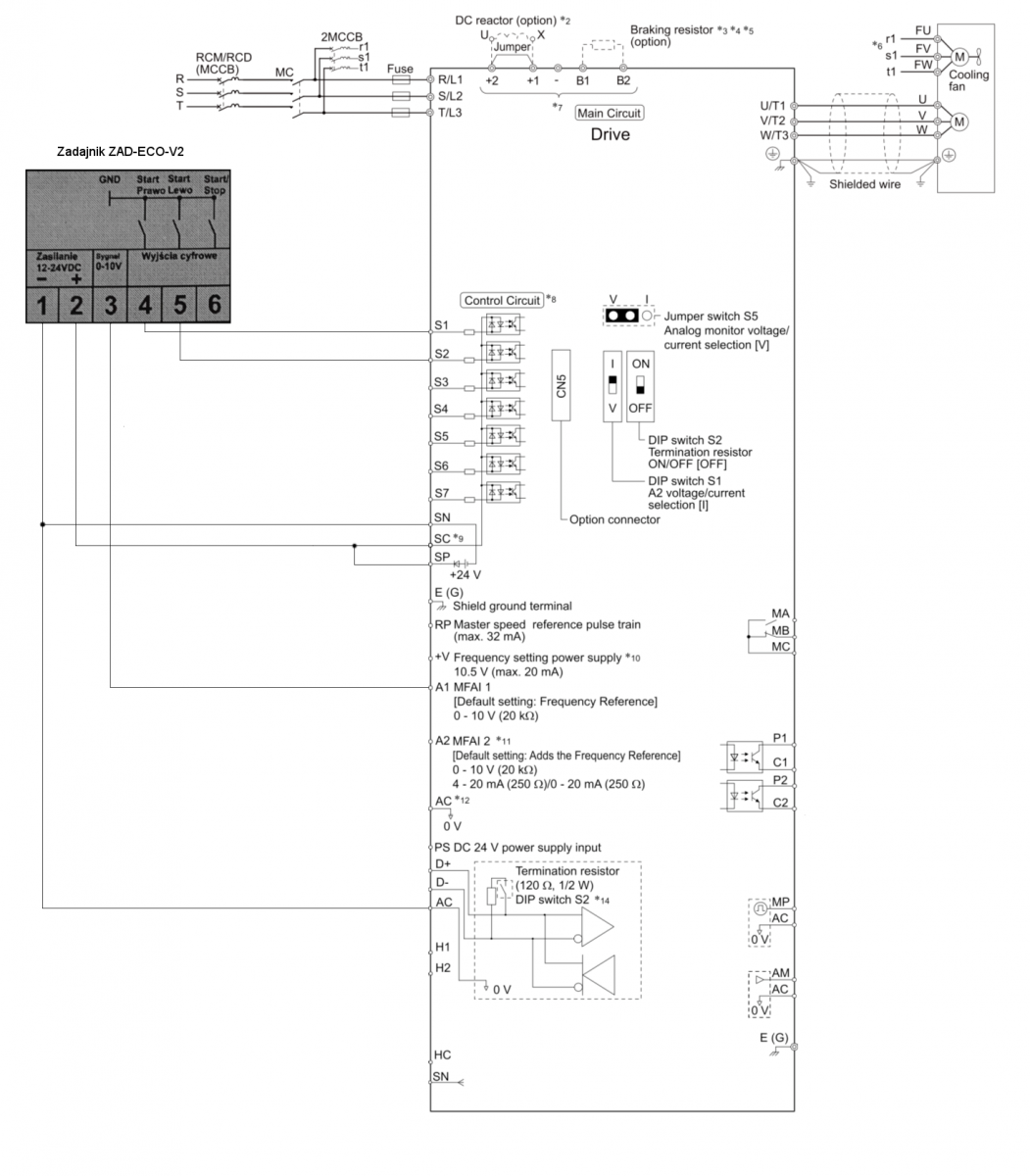

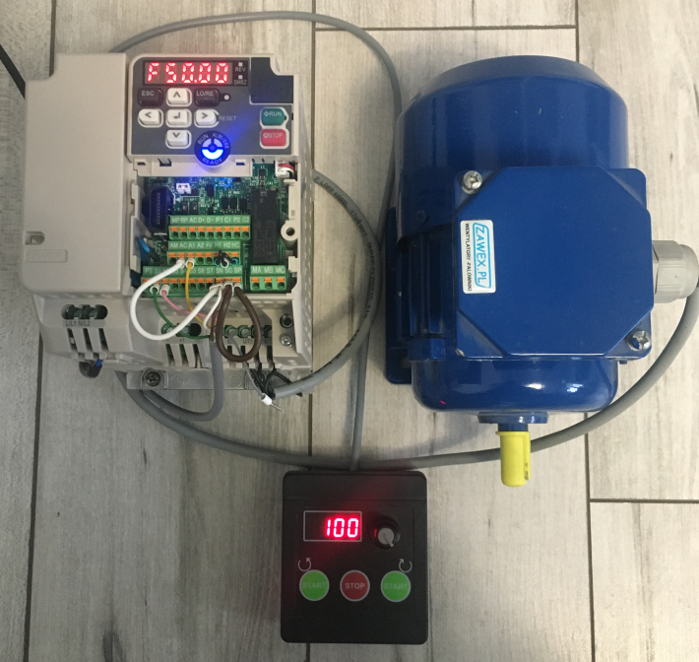

Schemat Podłączenia Zadajnika ZAD-ECO-V2 Do Falownika Yaskawa GA500

Zaciski zadajnika ZAD-ECO-V2 łączymy z falownikiem Yaskawa GA500 w następujący sposób:

• Zacisk nr 1 zadajnika ( - ) - łączymy z zaciskiem "SN" falownika, a następnie mostkujemy z zaciskiem "AC",
• Zacisk nr 2 zadajnika ( + ) - łączymy z zaciskiem "SC", który następnie mostkujemy z zaciskiem "SP",
• Zacisk nr 3 zadajnika ( źródło sygnału analogowego 0-10V ) - łączymy z zaciskiem "A1" falownika ( wejście analogowe napięciowe 0-10V ),
• Zacisk nr 4 zadajnika ( start prawo ) - łączymy z zaciskiem "S1" falownika ( wejście cyfrowe nr 1 - praca do przodu ),
• Zacisk nr 5 zadajnika ( start lewo ) - łączymy z zaciskiem "S2" falownika ( wejście cyfrowe nr 2 - praca do tyłu ),
• Zacisk nr 6 ( start / stop ) - pozostawiamy niepołączony,

Konfiguracja Falownika

W celu wyboru sterownia pracą falownika za pośrednictwem zadajnika ZAD-ECO-V2 należy jedynie za pomocą przycisku "LO / RE" (Local / Remote) wybrać tryb sterowania zdalnego (Remote). Tryb ten jest aktywny wówczas gdy dioda znajdująca się po prawej stronie wspomnianego przycisku jest zgaszona.

Natomiast gdy dioda ta jest zapalona oznacza to, że falownik znajduje się w trybie sterowania lokalnego i możemy zarządzać jego pracą za pomocą klawiatury.
