W tym artykule zajmiemy się konfiguracją prędkości krokowych w falowniku LG serii G100. Funkcjonalność ta w przypadku falowników LG G100 umożliwia ustawienie do 8 prędkości krokowych i przełączenie pomiędzy nimi za pomocą zacisków sterujących.

LG G100 - Podłączenie Zacisków Sterujących Do Pracy z Prędkościami Krokowymi

W dalszej części artykułu skonfigurujemy wejścia cyfrowe falownika od P1 do P5 tak aby realizowały następujace funkcje:

• Wejście cyfrowe "P1" - Start - Praca do przodu,
• Wejście cyfrowe "P2" - Start - Praca do tyłu,
• Wejście cyfrowe "P3" - Prędkość krokowa niska - Speed-L,
• Wejście cyfrowe "P4" - Prędkość krokowa średnia - Speed-M,
• Wejście cyfrowe "P5" - Prędkość krokowa wysoka - Speed-H,

Prędkości Krokowe - Konfiguracja Falownika

Grupa "Operation"

• Parametr "St1" - Prędkość krokowa 1 - ustawiamy na 5Hz,
• Parametr "St2" - Prędkość krokowa 2 - ustawiamy na 15Hz,
• Parametr "St3" - Prędkość krokowa 3 - ustawiamy na 25Hz,

Grupa "bA"

• Parametr "53" - Prędkość krokowa 4 - ustawiamy na 35Hz,
• Parametr "54" - Prędkość krokowa 5 - ustawiamy na 40Hz,
• Parametr "55" - Prędkość krokowa 6 - ustawiamy na 45Hz,
• Parametr "56" - Prędkość krokowa 7 - ustawiamy na 50Hz (częstotliwość maksymalna),

Grupa "In"

• Parametr "65" - Funkcja wejścia cyfrowego "P1" - praca do przodu (FX) - wartość "1",
• Parametr "66" - Funkcja wejścia cyfrowego "P2" - praca do tyłu (RX) - wartość "2",
• Parametr "67" - Funkcja wejścia cyfrowego "P3" - Prędkość krokowa niska (Speed-L) - wartość "7",
• Parametr "68" - Funkcja wejścia cyfrowego "P4" - Prędkość krokowa średnia (Speed-M) - wartość "8",
• Parametr "69" - Funkcja wejścia cyfrowego "P5" - Prędkość krokowa wysoka (Speed-H) - wartość "9",

Sterowanie Pracą Falownika Skonfigurowanego Do Pracy z Prędkościami Krokowymi

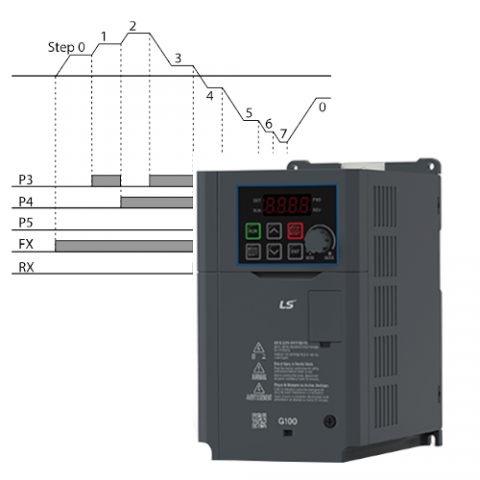

Wybór prędkości krokowych odbywa się poprzez aktywację odpowiednich wejść cyfrowych co pokazano na grafice poniżej:
