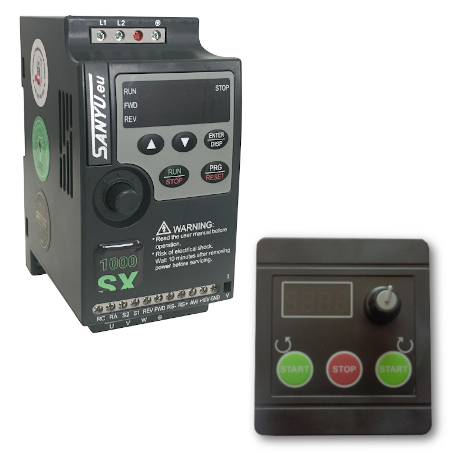

W dzisiejszym artykule zaprezentujemy możliwość podłączenia zadajnika ZAD-ECO-V2 do przemiennika częstotliwości Sanyu serii SX1000. Szczegółowa oferta falowników Sanyu SX1000.

Schemat Podłączenia Zadajnika ZAD-ECO-V2 Do Falownika Sanyu SX1000

Zaciski zadajnika ZAD-ECO-V2 łączymy z falownikiem Sanyu SX1000 w następujący sposób:

• Zacisk nr 1 zadajnika ( - ) - łączymy z zaciskiem "GND" falownika (zacisk wspólny 0V),
• Zacisk nr 2 zadajnika ( + ) - łączymy z zaciskiem "+10V" (źródło zasilania +10V),
• Zacisk nr 3 zadajnika ( źródło sygnału analogowego 0-10V ) - łączymy z zaciskiem "AVI" falownika (wejście 0-10V),
• Zacisk nr 4 zadajnika ( start prawo ) - łączymy z zaciskiem "RFV" falownika (wejście cyfrowe nr 1 - praca do tyłu),
• Zacisk nr 5 zadajnika ( start lewo ) - łączymy z zaciskiem "FWD" falownika (wejście cyfrowe nr 2 - praca do przodu),
• Zacisk nr 6 ( start / stop ) - pozostawiamy niepołączony,

Konfiguracja Falownika Sanyu SX1000

Konfiguracja Start / Stop

Domyślnie skonfigurowanym sposobem wydawania poleceń startu oraz zatrzymania falownika Sanyu SX1000 jest klawiatura sterująca. W związku z tym w celu zmiany sposobu uruchamiania i zatrzymywania falownika jego parametry należy ustawić następująco:

• Parametr "P102" - Wybór sygnału Start - wartość "1" - Zaciski Sterujące,

Konfiguracja Źródła Częstotliwości Zadanej

Fabrycznie ustawionym źródłem częstotliwości zadanej jest wbudowany potencjometr, w związku z czym aby móc zadawać częstotliwość za pomocą zadajnika należy zmodyfikować nastawę parametru:

• Parametr "P101" - Wybór zadawania częstotliwości - wartość "1" - Wejście analogowe napięciowe (0-10V),
