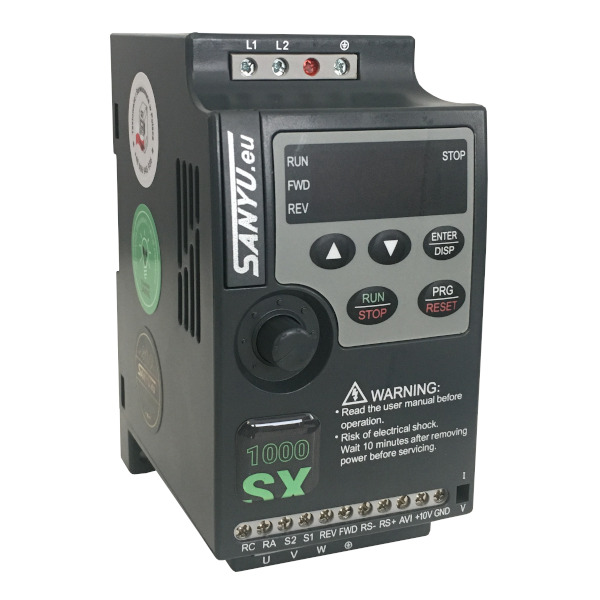

Jedną z ciekawszych i w niektórych aplikacjach bardzo przydatnych funkcjonalności wbudowanych w falowniki Sanyu serii SX1000 jest funkcja prostego sterownika PLC. W dzisiejszym artykule przedstawimy parametry służące do jej aktywacji i konfiguracji, natomiast w następnym artykule z serii poświęconej falownikom SX1000 pokażemy na przykładzie w jaki sposób skonfigurować i uruchomić falownik do pracy w trybie PLC.

Sanyu SX1000 - Parametry Konfiguracyjne Sterownika PLC

Tryb Pamięci PLC - "P500"

Wartości parametru "P500":

• "0" - Pamięć nieaktywna,
• "1" - Pamięć aktywna,

Tryb Startowy PLC - "P501"

Wartości parametru "P501":

• "0" - Tryb startowy nieaktywny,
• "1" - Tryb startowy aktywny,

Tryb Pracy PLC - "P502"

Wartości parametru "P502":

• "0" - PLC zatrzymuje się po wykonaniu jednego cyklu pracy,
• "1" - PLC w trybie stop, zatrzymuje się po wykonaniu jednego cyklu,
• "2" - PLC pracuje cyklicznie,
• "3" - PLC w trybie stop, wykonuje cykle,
• "4" - PLC pracuje z ostatnią częstotliwością po wykonaniu cyklu,

Multi-Speed - "P503" ... "P517"

Dla pracy w trybie PLC istnieje możliwość konfiguracji do 16 prędkości "Multi-Speed" - do tego celu służą parametry od "P503" do "P517", których wartość może być konfigurowana w zakresie od 0.00Hz do częstotliwości maksymalnej z krokiem 0.1Hz.

Czas Pracy PLC - "P518" ... "P532"

W falownikach Sanyu SX1000 istnieje również możliwość skonfigurowania 16 czasów pracy PLC - umożliwiają to parametry od "P518" do "P532", których wartość może być ustawiona w zakresie od 0 do 9999 sekund z krokiem 1 sekundy. Domyślnie wartości wszystkich parametrów z zakresu "P518" ... "P532" ustawione są na 0 sekund.

Kierunek Pracy PLC - "P533"

• "0" - praca do przodu,
• "1" - praca do tyłu,

Zalety i Wady Sterownika PLC Wbudowanego w Falowniki Sanyu SX1000

Zaletą sterownika PLC wbudowanego w falowniki Sanyu serii SX1000 jest możliwość prostej i szybkiej konfiguracji sekwencyjnej pracy przemiennika częstotliwości w oparciu o zdefiniowane przedziały czasowe.

Niestety w przeciwieństwie np. do "Logicznego Sterownika Zdarzeń" dostępnego między innymi w falownikach Danfoss serii FC51 sterownik PLC falowników Sanyu SX1000 nie oferuje możliwości reagowania na sygnały zewnętrzne np. pochodzące z wejść cyfrowych, a jego działanie opiera się jedynie o skonfigurowane zależności czasowe.
