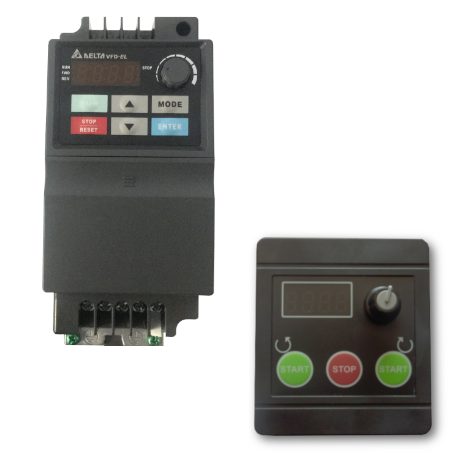

W dzisiejszym artykule zaprezentujemy możliwość podłączenia zadajnika ZAD-ECO-V2 do przemiennika częstotliwości Delta serii VFD-EL.

Schemat Podłączenia Zadajnika ZAD-ECO-V2 Do Falownika Delta VFD-EL

Zaciski zadajnika ZAD-ECO-V2 łączymy z falownikiem Delta VFD-EL1 w następujący sposób:

• Zacisk nr 1 zadajnika ( - ) - łączymy z zaciskiem falownika "DCM" ("Digital Signal Common") i mostkujemy z zaciskiem "ACM" ("Analog Signal Common"),
• Zacisk nr 2 zadajnika ( + ) - łączymy z zaciskiem "+24V" (źródło zasilania +24V),
• Zacisk nr 3 zadajnika ( źródło sygnału analogowego 0-10V ) - łączymy z zaciskiem "AVI / ACI" falownika (wejście 0-10V) - przełącznik trybu pracy wejścia analogowego ustawiamy na "AVI" - dzięki czemu wejście pracuje jako wejście analogowe napięciowe,
• Zacisk nr 4 zadajnika ( start prawo ) - łączymy z zaciskiem "MI 1" falownika (wejście cyfrowe nr 1 - praca do do przodu - FWD),
• Zacisk nr 5 zadajnika ( start lewo ) - łączymy z zaciskiem "MI 2" falownika (wejście cyfrowe nr 2 - praca do tyłu - REV),
• Zacisk nr 6 ( start / stop ) - pozostawiamy niepołączony,

Konfiguracja Falownika Delta VFD-EL

Konfiguracja Start / Stop

Domyślnie skonfigurowanym sposobem wydawania poleceń startu oraz zatrzymania falownika Delta VFD-EL jest panel sterujący. W związku z tym w celu zmiany sposobu uruchamiania i zatrzymywania falownika jego parametry należy ustawić następująco:

• Parametr "P 02.01" - Źródło sygnału Start - wartość "1" - Zaciski Sterujące,

Konfiguracja Źródła Częstotliwości Zadanej

Fabrycznie ustawionym źródłem częstotliwości zadanej są przyciski umieszczone na panelu operatorskim, w związku z czym aby móc zadawać częstotliwość za pomocą zadajnika należy zmodyfikować nastawę następującego parametru:

• Parametr "P 02.00" - Pierwsze źródło częstotliwości - wartość "1" - Wejście analogowe napięciowe AVI (0-10V),
