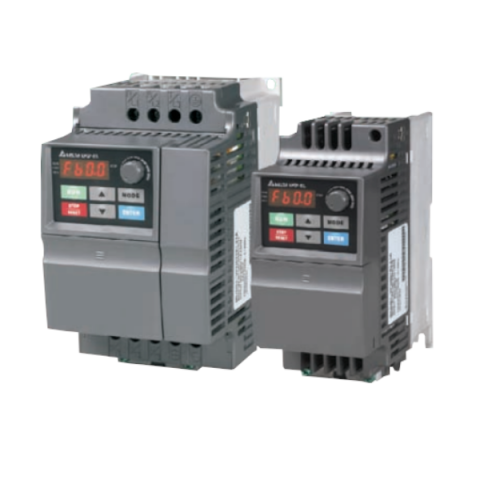

W jednym z wcześniejszych artkułów opisywaliśmy sposób podłączenia zadajnika ZAD-ECO-V2 do falownika Delta serii VFD-EL. dzisiaj również skupimy się na falownikach Delta wspomnianej serii i zaprezentujemy w jaki sposób skonfigurować i wykorzystać oferowaną przez te falowniki funkcję płynnego zadawania częstotliwości z wykorzystaniem dwóch przycisków monostabilnych - tzw. motopotencjometr.

Funkcja Motopotencjometru - Idea Działania

Idea działania funkcji motopotencjometru przedstawia się następująco - do wejść falownika podłączamy dwa przyciski monostabilne, pierwszy z nich odpowiada za zwiększanie częstotliwości wyjściowej falownika, a tym samym prędkości obrotowej silnika, natomiast drugi za jej zmniejszanie. Po naciśnięciu przycisku i przytrzymaniu częstotliwość wyjściowa wzrasta lub maleje tak długo jak przycisk jest przytrzymwany lub nie osiągnie wartości granicznej (częstotliwości maksymalnej lub częstotliwości równej 0Hz).

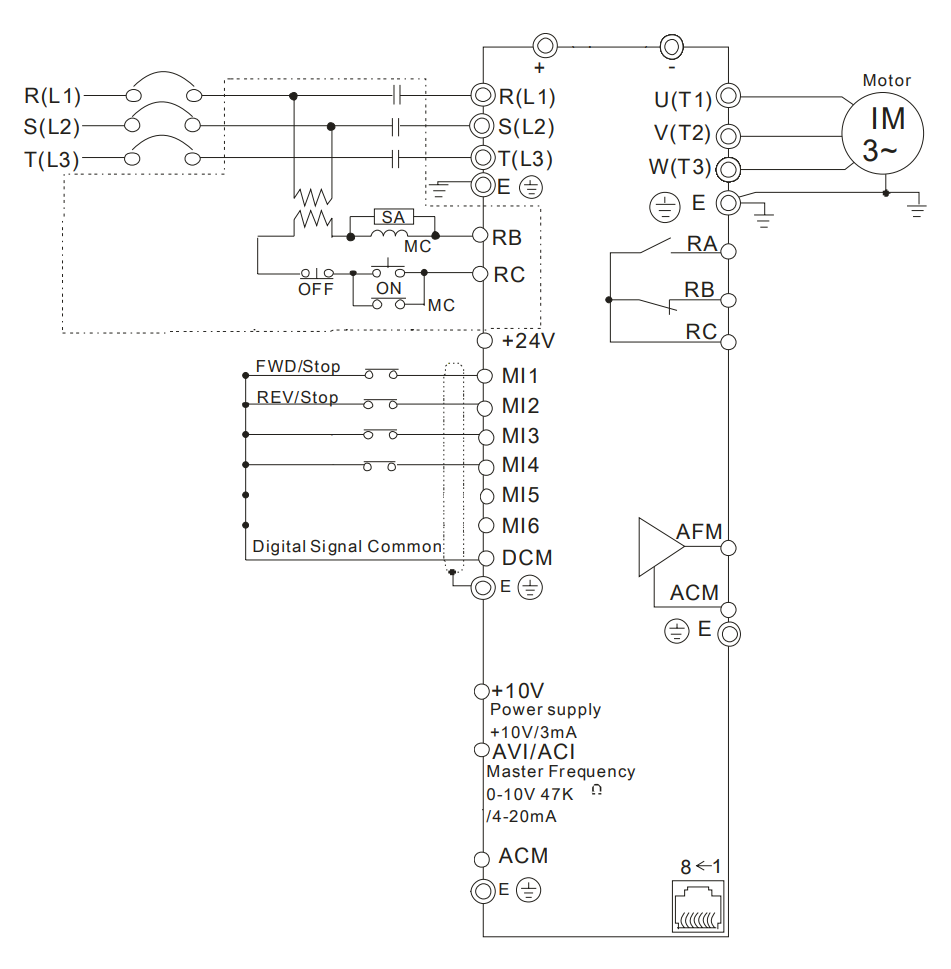

Schemat Podłączenia

• Wejście cyfrowe "MI1" - podłączamy przełącznik służący do uruchamiania falownika z kierunkiem obrotów silnika "w przód" - FWD,
• Wejście cyfrowe "MI2" - podłączamy przełącznik służący do uruchamiania falownika z kierunkiem obrotów silnika "w tył" - REV,
• Wejście cyfrowe "MI3" - podłączamy przycisk monostabilny, za pomoca którego będziemy zwiększać częstotliwość wyjściową,
• Wejście cyfrowe "MI4" - podłączamy przycisk monostabilny, za pomoca którego będziemy zmniejszać częstotliwość wyjściową,

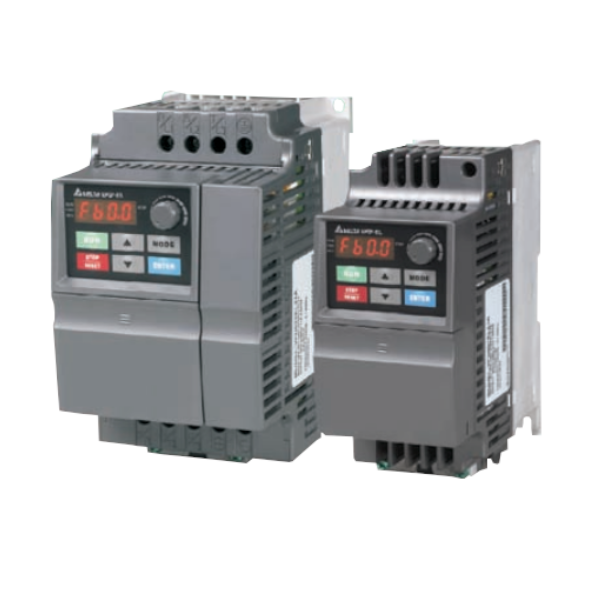

Konfiguracja Falownika Delta VFD-EL

Konfiguracja Start / Stop

Jako źródło polecenia startu i zatrzymania wybieramy panel sterujący:

• Parametr "P 02.01" - Źródło sygnału Start - wartość "0" - Panel Sterujący,

Źródło Częstotliwości Zadanej

W naszym przypadku zródło częstotliwości zadanej ustawiamy na wartość fabryczną to jest panel sterujący lub zaciski multifunkcyjne "up / down":

• Parametr "P 02.00" - Pierwsze źródło częstotliwości - wartość "0" - Panel Sterujący lub Zacisku UP / DOWN,

Konfiguracja Funkcji Wejść Cyfrowych "MI3" Oraz "MI4"

Wejścia cyfrowe falownika "MI3" oraz "MI4" domyślnie pracują jako wejścia umożliwiający wybór jednej ze wcześniej skonfigurowanych prędkości - Multispeed, w związku z tym aby mogły pracować w trybie motopotencjometru należy je odpowiednio skonfigurować:

• Parametr "P04.05" odpowiedzalny za funkcję wejścia cyfrowego "MI3" ustawiamy na wartość "10" - zwiększanie częstotliwości wyjściowej,
• Parametr "P04.06" odpowiedzalny za funkcję wejścia cyfrowego "MI4" ustawiamy na wartość "11" - zmniejszanie  częstotliwości wyjściowej,
