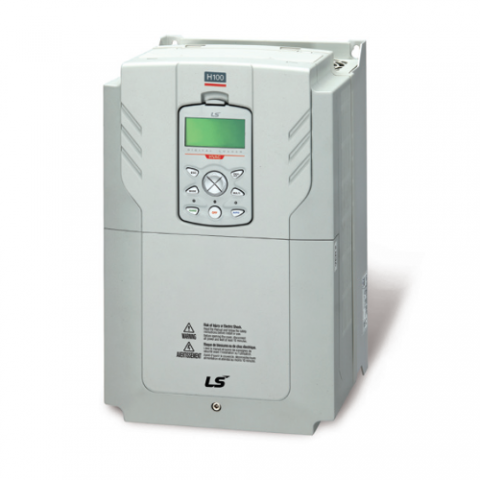

Falownik LG/LS H100 dedykowany do aplikacji HVAC. Falownik do pompy głębinowej, wentylatora, sprężarki lub nagrzewnicy.

1. Do jakich branż wykorzystuje się falownik LG/LS H100?
2. LG/LS H100 następca serii IP5A – różnice.

3. Czym wyróżnia się seria H100 – funkcje i aplikacje.

4. Wejścia/wyjścia – lista zacisków LG H100.

5. Parametry techniczne H100.

Do jakich branż wykorzystuje się falownik LG/LS H100?

Falowniki LG/LS seria H100 przeznaczone są do branży HVAC - wentylacji, ogrzewania klimatyzacji, sanitaria, pompy (nawodnienia). Doskonale również sprawdzi się w budownictwie, górnictwie itd. Urządzenie wyposażono w nowatorską metodę oszczędzania energii.

Przemiennik częstotliwości LG/LS H100 następca serii IP5A – różnice:

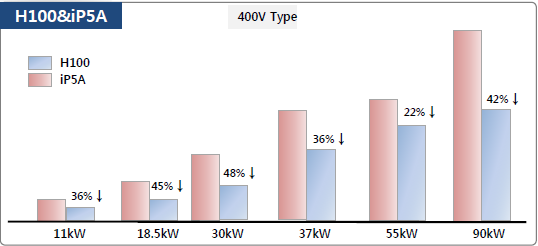

Falowniki LG/LS seria H100 to następca znanej i popularnej serii IP5A. Dzięki nowoczesnemu podejściu i zastosowaniu nowatorskich technologii, w porównaniu do modelu IP5A udało się zmniejszyć średnio o 34% wymiary i wagę, zachowując przy tym parametry techniczne urządzenia. Znacznie odchudzony przemiennik serii H100 zyskuję ogromne uznanie nie tylko wśród instalatorów, ale również inwestorów. Dzięki znacznej redukcji wagi i rozmiarów, pozwala zredukować miejsce w szafie sterowniczej, przyczyniają się do zmniejszenia kosztów instalacji przemiennika częstotliwości. Kolejną zaletą wyróżniającą serię H100 jest możliwość montażu jeden przy drugim, minimalna przerwa zalecana przez producenta to jedynie 2mm, zaś w modelu IP5A potrzebne było zachowanie co najmniej 50mm odległości. Zastosowanie kompaktowej obudowy w żaden sposób nie wpłynęła na właściwości falownika. Filtr EMC kategorii C3 jest w standardzie dla mocy od 0,75 kW do 30 kW, a dławik DC poprawiający zawartość prądów harmonicznych oraz korzystnie wpływający na współczynnik mocy zastosowano od 37 kW do 90 kW. Klawiatura w serii H100 została zaprojektowana z myślą o potrzebach operatorów.

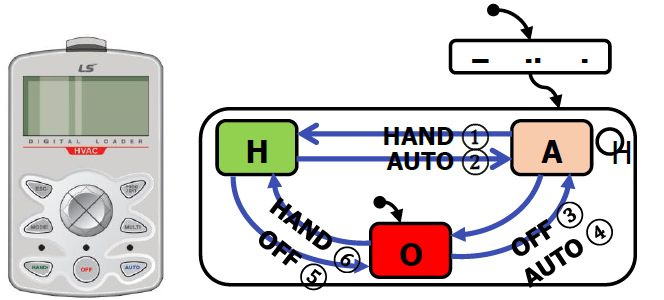

Posiada dedykowane dla branży HVAC przyciski: Auto, Hand, oraz Off. Zaledwie 3 przyciski wystarczają do konfiguracji falownika: zmiany czasy lokalnego, włączenie trybu auto oraz włącznie definiowanej funkcji użytkownika.

Czym wyróżnia się seria H100 – funkcje i aplikacje.

Seria H100 posiada szereg aplikacji i udogodnień pozwalających na dostosowanie falownika do potrzeb użytkownika m.in.:


• aplikacja Multi Motor Control (MMC) pozwala na sterowanie wielosilnikowe,

• wbudowany zegar czasu rzeczywistego RTC,

• wykrywanie uszkodzeń i wycieków,

• auto-czyszczenie pompy,

• wykrywanie niedociążenia/suchobiegu pomp

• tryb pożarowy Fire Mode ,

• komunikacja BACnet,

• port USB,

• kontrola zużycia kondensatorów,

• monitorowanie pracy wentylatora chłodzącego,

• sterowanie pracą przepustnicy,

• funkcja miękkie napełnianie rur,

• opóźnianie zaworu sterującego,

• kompensacja przepływu,

• hamowanie DC,

• redukcja upływu,

• buforowanie energii kinetycznej,

• wbudowany filtr EMC,

• kontrola smarowania,

• oszczędność energii,

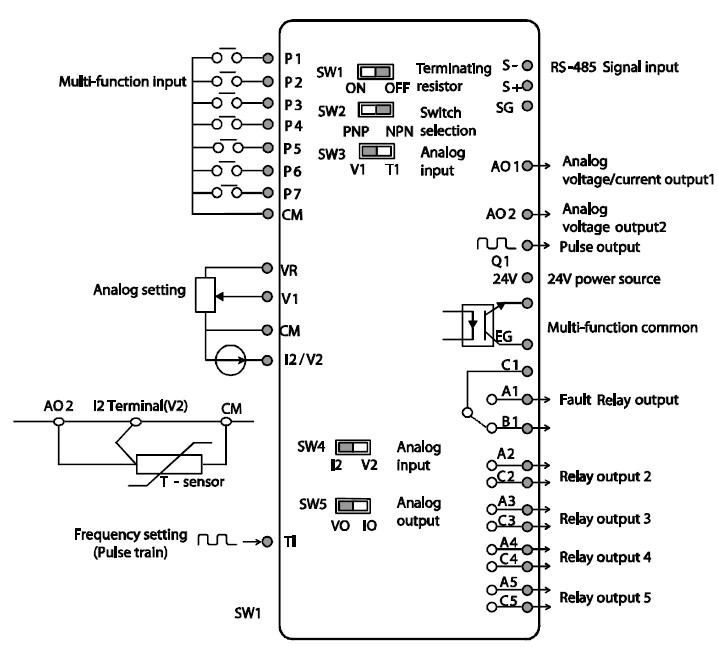

Wejścia/wyjścia – lista zacisków LG H100

Przemienniki częstotliwości seria H100 została wyposażona w szereg zacisków. Lista wejść/wyjść przedstawiona poniżej:

• 7 cyfrowych wejść,

• 5 przekaźników wyjściowych,

• 2 analogowe wejścia,

• 2 analogowe wyjścia,

• 1 wyjście impulsowe,

• 1 programowalne wyjście „otwarty kolektor”

• Wbudowana komunikacja: RS-485: Modbus RTU, Metasys N2, BacNet MS/TP.

Parametry techniczne H100

Falowniki LG/LS serii H100 posiadają następujące parametry techniczne:

• maks. częstotliwość wyjściowa: 400Hz,

• sterowanie skalarne V/f,

• kompensacja poślizgu,

• 3 charakterystyki krzywej V/f: liniowa, kwadratowa, zdefiniowana przez użytkownika,

• dopuszczalna przeciążalność 120% w czasie 1 min.,

• Automatyczne oraz ręczne forsowanie momentu,

• Zanik zasilania: poniżej 8ms - bez przerwy w pracy, powyżej 8ms - operacja automatycznego restartu,

• Rozpoznawanie ponad 25 rodzajów błędów i ostrzeżeń,

• Komunikacja: BACnet, Modbus-RTU, Metasys N2 oraz opcjonalnie LonWorks,

• Obudowa: IP20.

Reasumując, seria falowników LG/LS H100 jest wątpliwie najlepszą alternatywą dla obecnych na runku przemienników częstotliwości. Kompaktowa obudowa i szereg zaawansowanych funkcji pozwalają na zastosowanie falownika w wielu płaszczyznach gospodarczych.
