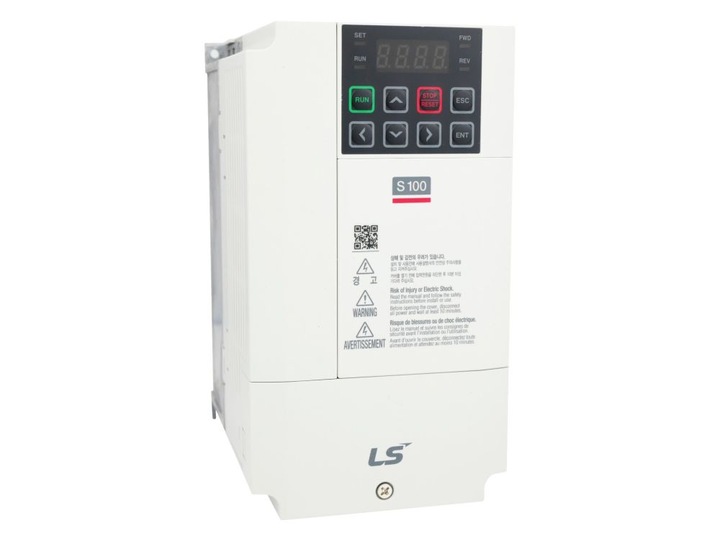

FALOWNIK LG S100 - LSLV0022S100-4EOFNM (P: 2,2KW, U: 3X400V, IOUT: 5,5A)

Falowniki LG/LS to najbardziej znane przemienniki częstotliwości w Polsce!

Moc silnika obciążenie ciężkie / obciążenie lekkie (np. wentylatory, pompy): 2,2kW / 3,7kW

Prąd silnika (obciążenie ciężkie / obciążenie lekkie): 45 A / 58 A

Zasilanie: 3F, 400V

Sterowanie: skalarne U/f, wektorowe bezczujnikowe

Falowniki serii S100 firmy LG/LS to przemienniki częstotliwości ogólnego przeznaczenia, które mogą sterować pracą silnika zarówno w trybie skalarnym, jak również bezczujnikowym wektorowym. Urządzenia te cechują się kompaktowymi wymiarami, małymi gabarytami oraz możliwością montażu jeden przy drugim, dzięki czemu pozwalają na zaoszczędzenie znacznej ilości miejsca w szafach sterowniczych.

W urządzeniach o mocy 0.4 - 4.0kW jako opcja dostępne są filtry EMC kategorii C2 dla zasilania 1x230V oraz C3 dla zasilania 3x400V, w modelach o mocy 5.5 - 22kW filtry kategorii C3 są standardowo wbudowane w falowniki serii S100, zaś dla modeli o mocy od 30 - 75kW znów są dołączane opcjonalnie. Inaczej wygląda sytuacja z dławikami DC stosowanymi na wyjściu falowników w celu poprawy współczynnika mocy oraz THDI - dławiki te są wbudowane jedynie w urządzenia o mocy od 30 do 75kW.

W falownikach LG S100 zastosowano nowoczesne procesory wykonane w technologii Dual CPU, które zapewniają znacznie szybszy czas przetwarzania informacji, a dzięki temu znacznie lepszą kontrolę silnika. Główny procesor sygnałowy DSP zastosowany w przemiennikach serii S100 pracuje z prędkością 60MISP, co oznacza że wykonuje 60 milionów operacji na sekundę, z kolei jednostka I/O MCU odpowiedzialna za komunikację z urządzeniami wejściowymi, zaciskami falownika, klawiaturą itp. jest taktowana zegarem 48MHz. Do komunikacji wewnętrznej falownika została wykorzystana magistrala CAN, co umożliwiło znaczą redukcję szumów.

Zastosowanie udoskonalonego algorytmu sterowania wektorowego w falownikach serii S100 pozwoliło na uzyskanie 200% momentu startowego uż przy częstotliwości 0,5Hz oraz umożliwiło precyzyjne ustawianie limitów momentu. Z kolei dostępne funkcje autotuningu pozwalają zaoszczędzić czas i zapewniają wysoką wydajność sterowania.

Każdy falownik serii S100 posiada w standardzie wbudowaną komunikację przez interfejs RS485 (protokoły Modbus-RTU oraz LS-Bus), która cechuje się znacznie większą szybkością (max. 115kbps) i niezawodnością niż w przemiennikach serii iG5A. Z wykorzystaniem tego interfejsu falowniki LG S100 mogą komunikować się między sobą (komunikacja peer-to-peer P2P) oraz dzielić wejściami/wyjściami - opcja ta jest szczególnie przydatna w systemach wielonapędowych.

Seria falowników S100 jest kompatybilna z Europejską Dyrektywą Maszynową - wejście STO falowników umożliwia bezpieczny stop urządzenia, zgodnie z normą EN-60204-1 - kategoria 0 - niekontrolowany stop uzyskany przez odcięcie zasilania. Ponadto wejście STO jest również zgodne z normą EN-954-1 kategoria bezpieczeństwa 3 oraz EN-61508, SIL2 i EN-ISO-13849-1.

W falowniki przedstawianej serii zostały również wbudowane proste funkcje sterownika PLC, które pozwalają na implementacje prostych sekwencji, użycie regulatora PID, wykonywanie operacji arytmetycznych oraz bitowych itp.. Falowniki S100 umożliwiają zaprogramowanie maksymalnie 18 kroków programu przy wykorzystaniu 29 bloków funkcyjnych oraz 30 parametrów typu void.

FALOWNIK LG/LS S100 LSLV0020S100-4EOFNM 2,2kW 3,7kW 3x400 EAN (GTIN) 8809529825192
FALOWNIK LG/LS S100 LSLV0020S100-4EOFNM 2,2kW 3,7kW 3x400 Kod producenta LSLV0022S100-4EOFNM
Sterowanie:

Algorytm sterowania: skalarne U/f, kompensacja poślizgu, bezczujnikowe wektorowe,
Rozdzielczość nastawy częstotliwości: cyfrowa - 0,01Hz, analogowa - 0,06Hz dla częstotliwości f max. 60Hz,
Dokładność nastawy częstotliwości: 1% maksymalnej częstotliwości wyjściowej,
Typ krzywej U/f: linowa, kwadratowa, dowolnie zdefiniowana przez operatora,
Przeciążalność: Heavy Duty (HD) - 150%, Normal Duty (ND) - 120% przez 1 minutę,
Forsowanie momentu: ręczne lub automatyczne,
Operowanie:

Wyświetlacz / klawiatura: 7 segmentowy wyświetlacz LED / 4 cyfrowa klawiatura,
Metody sterowanie: sterowanie z klawiatury, z listwy zaciskowej, komunikacja,
Metody zadawania częstotliwości: analogowa (-10..10V / 0..10V / 4..20mA), cyfrowa (klawiatura, wejście impulsowe),
Rodzaje sterowania: PID, góra-dół, 3-przewodowe, hamowanie DC, limit częstotliwości, omijanie częstotliwości, kompensacja poślizgu, blokada kierunku, szukanie prędkości, hamowanie dynamiczne, automatyczny restart, auto-tuning silnika, buforowanie energii kinetycznej, tryb pożarowy,
Wejścia:

Wejście cyfrowe: tryb pracy NPN (sink) / PNP (source) do wyboru przez operatora,
Wersja Standard I/O: 5 wejść cyfrowych, wersja Multiple I/O: 7 wejść cyfrowych,
Możliwe funkcje realizowane przez wejścia cyfrowe: start prawo, start lewo, reset, zewnętrzna awaria, emergency stop, jog, prędkości krokowe, przyśpieszanie krokowe, hamowanie DC i wiele innych,
Szybkość kluczowania dla wejść cyfrowych: 0 .. 32 Hz
Wyjścia:

Wyjście typu otwarty kolektor: informowanie o statusie falownika lub aktualnej operacji,
Przekaźnik wielofunkcyjny: (N.O., N.C.) poniżej 250VAC 1A, poniżej 30VDC 1A,
Wyjście analogowe: 0..10VDC (4..29mA) - częstotliwość, prąd, napięcie, napięcie DC,
Wyjście impulsowe: maksymalnie 32kHz, 10..12V,
Zabezpieczenia:

Błędy: Przeciążenie, Zbyt wysokie napięcie, Zbyt niskie napięcie, Awaria zewnętrzna, Doziemienie, Przegrzanie falownika, Przegrzanie silnika, Błąd fazy, Elektroniczny termik, Niedociążenie, Błąd komunikacji, Utrata sygnału zadawania, Błąd sprzętowy, Błąd wentylatora, Błąd Pre-PID, Brak obciążenia, Błąd hamulca, Błąd karty opcyjnej, Błąd wejścia bezpieczeństwa, Błąd czujnika temperatury falownika, Błąd zapisu parametrów, Błąd I/O,
Alarmy: Utyk, Przeciążenie, Niedociążenie, Awaria wentylatora, Utrata sygnału zadawania, Przekroczenie pracy ED, Błąd autotuningu, Kondensator, Żywotność wentylatora,
Elementy opcjonalne:

Klawiatura z graficznym wyświetlaczem LCD,
Karty komunikacyjne Profibus-DP, EtherNet-IP, Modbus-TCP, CANopen,
